深度解析3D打印中的“45度法则”及其对成型质量的影响

一、何为45度法则？

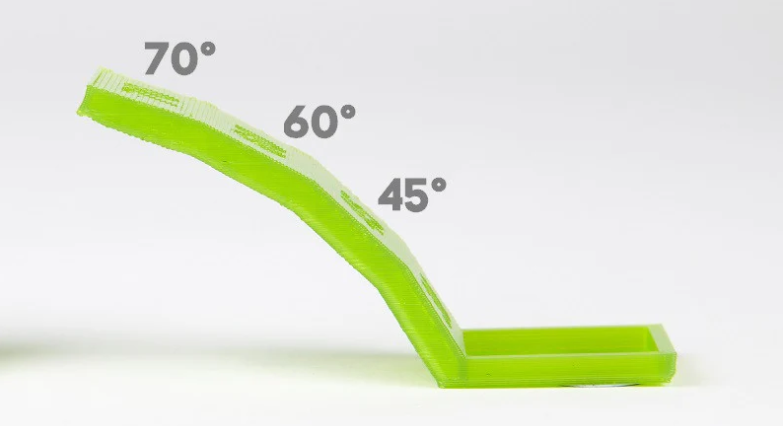

通俗来讲，45度法则指的是：当3D打印模型的悬空部分与垂直方向（Z轴）的夹角小于45度时，该结构通常不需要额外的支撑即可成功打印；而当夹角大于45度（即趋于水平）时，则大概率需要添加支撑结构，否则会发生坍塌或边缘翘曲。

这个临界点的本质在于层叠制造的物理极限：

1. 阶梯效应与表面积：当模型面与水平面夹角较小时（如75度），每一层新挤出的材料有相当一部分是悬空在空气中的，前一层提供的支撑面积不足。而当夹角小于45度时，当前层至少有50%的面积是搭在前一层材料上的，这足以依靠材料自身的重力和层间附着力维持形状。

2. 热应力与翘曲：对于大角度悬垂，由于下方没有材料快速传导热量，挤出的高温材料在冷却收缩时会产生应力集中，导致边缘翘起（俗称“卷边”），这在高收缩率的材料（如ABS、PC）中尤为明显。

二、3D打印45度法则的重要性

它直接关系到产品的成本、周期和后处理难度。

· 当角度 < 45°（安全区）：我们称之为“自支撑结构”。此时，模型可以利用自身的几何形状完成打印，底面光滑，无需额外的人工去除支撑，极大保留了原始设计的曲面美学。

· 当角度 > 45°（支撑区）：模型进入了“危险区”。我们必须在切片软件中手动或自动添加支撑。

然而，添加支撑并非简单的“补丁”，它带来了一系列连锁反应：

· 表面痕迹：支撑接触面必然留下“疤痕”或“触点”，即使经过打磨，也难以恢复初始设计的纹理精度。

· 材料浪费与时间延长：支撑结构的打印和后期去除，增加了30%-50%的材料消耗和时间成本。

· 结构风险：去除支撑时的物理拉扯，极有可能损坏细小的特征结构，导致薄壁断裂。

三、专业的沈阳3D打印厂家，是如何应对45度法则的？

既然45度法则是物理规律，无法改变，那么我们作为专业的3D打印服务厂家，价值就在于 “理解规律，并利用策略规避其负面效应”。当您将设计交给我们时，我们不仅仅是在按图制造，更是在进行一次深度的可制造性设计（DFM）优化。

1. 主动的几何优化建议

   我们会在打印前与您沟通，在不影响装配功能和外观的前提下，建议对模型进行微调。例如，将模型分割成两部分，将危险的大角度悬垂面旋转至安全区域打印，打印完成后再通过粘接或机械连接组装。这既保证了细节精度，又避免了支撑痕迹。

2. 智能化的支撑策略

   对于必须添加支撑的结构，我们拒绝“一刀切”的粗暴支撑。利用专业的切片软件（如Simplify3D、Cura高级版或工业级切片内核），我们采用树状支撑或点接触支撑。这种支撑仅以极小的接触点托住悬垂面，与模型的接触面积比传统支撑减少80%，从而将接触面的“疤痕”降至最低。

3. 材料特性的精准匹配

   不同的材料对45度法则的敏感度不同。

   · PLA：流动性好，收缩率低，对45度法则的适应性较好，有时50度左右的悬垂也能勉强成型。

   · 光敏树脂（SLA）：固化瞬间应力较大，对悬垂角度极为敏感，必须严格遵循45度法则，否则极易变形。

   · 尼龙（PA）或碳纤维复合材料：这类工程塑料往往需要更高的打印温度，热应力大。我们通过调节腔室温度和局部冷却风速，人为创造一个“热平衡环境”，让材料即使在40度左右的悬垂面下也能稳定附着，略微拓展了物理极限。

四、给设计师的建议：DFM前置

为了帮助您更好地利用3D打印技术，我们建议在三维建模阶段就将45度法则融入设计思维：

l 倒角优于直角：在设计垂直面上的凸起或凸台时，尽量避免90度的直角转折。采用45度的倒角或圆弧过渡，可以极大减少甚至消除支撑需求。

l 利用水滴形原理：如果您需要在悬空面上打印圆孔（特别是螺丝孔），标准圆形在顶部会产生大于45度的悬空。此时，将圆孔顶部设计成水滴形（或称“泪滴孔”），利用尖角结构实现自支撑，能保证孔洞的精度且无需支撑。

45度法则是3D打印世界中的一把“隐形尺”，它丈量着设计的理想与制造的现实。作为专业的沈阳3D打印服务商，我们不仅拥有高精度的设备，更拥有驾驭这些物理法则的工艺能力。

当您面对复杂的结构而犹豫不决时，请将您的三维模型交给我们。我们将凭借对45度法则等核心工艺的深刻理解，为您提供从原型验证到小批量生产的完美落地方案。欢迎随时联系我们，共同探讨您的项目。
